https://github.com/returu/Data_Visualization需要注意的是：如果想要创建图例，必须要在plot()函数内增加label标签来指定数据线。
legend()函数语法格式如下：
plt.legend(*args,**kwargs)
| 参数 |
说明 |
| loc |
用于设定图例的位置，有下列设定方式（位置字符串与之对应的位置数字）： ‘best’：0 ‘upperright’：1 ‘upperleft’：2 ‘lowerleft’：3 ‘lowerright’：4 ‘right’：5(与‘centerright’相同) ‘centerleft’：6 ‘centerright’：7 ‘lowercenter’：8 ‘uppercenter’：9 ‘center’：10 |
| prop |
图例字体的属性，默认是None。 |
| bbox_to_anchor |
可以是二元或四元元组，且使用Axes坐标系统，用于设定图例的位置。 第1个元素代表距离画布左侧的x轴长度的倍数的距离;第2个元素代表距离画布底部的y轴长度的倍数的距离;第3个元素代表x轴长度的倍数的线框长度;第4个元素代表y轴长度的倍数的线框宽度。 |
| title |
以设定图例的标题，默认是None。 |
| ncol | 图例的列数，默认为1 |
| frameon | 图例是否包含边框，默认为True |
| framealpha | 图例边框的透明度，默认为0.8 |
| edgecolor |
图例边框颜色，默认为黑色 |
| facecolor |
图例的背景颜色，若无边框，该参数无效，默认为白色 |
| shadow |
图例阴影，默认为False |
| borderpad |
图例边框的内间距，以字体大小为单位，默认为0.4 |
| labelspacing |
图例项目之间的间距，以字体大小为单位，默认为0.5 |
| handleheight |
图例左侧图像的高度，以字体大小为单位，默认为0.7 |
| handlelength | 图例左侧图像的宽度，以字体大小为单位，默认为2.0 |
| handletextpad | 左侧图例和右侧文字之间的距离，以字体大小为单位，默认为0.8 |
| borderaxespad | 图例和坐标轴之间的边距，以字体大小为单位，默认为0.5 |
| columnspacing |
两个横向图例间的距离，以字体大小为单位，默认为2.0 |
| title_fontsize | 图例字号 |
| markerscale |
图例标记大小与原始标记相对大小，默认为1 |
| markerfirst | 默认为True，此时图例标记位于图例标签左边 |
| numpoints | 线条图例建立标记点数，默认为1 |
| scatterpoints |
为散点图的图例项目建立标记点数，默认为1 |

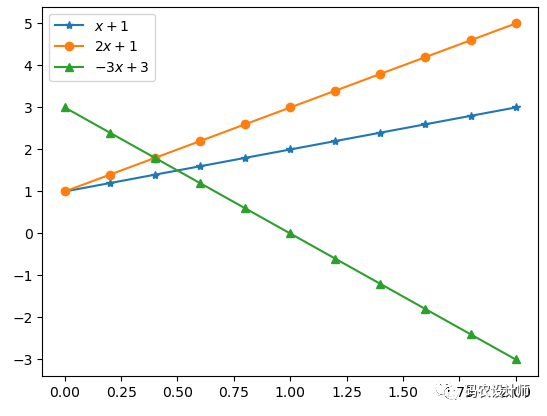

x = np.arange(0 , 2.2 , 0.2)
y1 = x + 1
y2 = 2*x + 1
y3 = -3*x + 3
plt.plot(x,y1 , "-*", label=r"$x+1$")
plt.plot(x,y2 , "-o", label=r"$2x+1$")
plt.plot(x,y3 , "-^", label=r"$-3x+3$")
plt.legend()
plt.show()

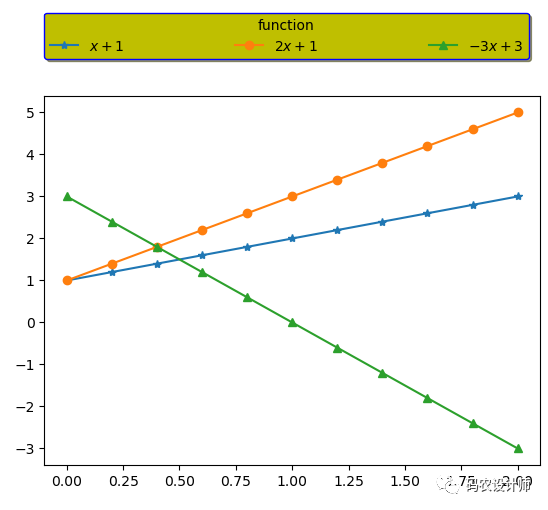

x = np.arange(0 , 2.2 , 0.2)
y1 = x + 1
y2 = 2*x + 1
y3 = -3*x + 3
plt.plot(x,y1 , "-*", label=r"$x+1$")
plt.plot(x,y2 , "-o", label=r"$2x+1$")
plt.plot(x,y3 , "-^", label=r"$-3x+3$")
plt.legend(loc="lower left" , # 设定图例的位置

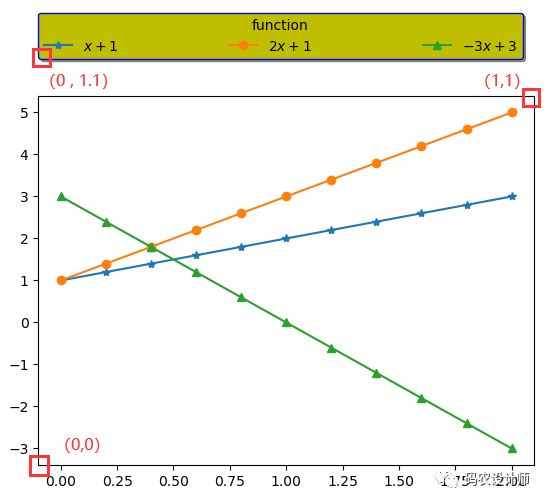

bbox_to_anchor=(0,1.1) , # 设定图例的位置
ncol=3 , # 图例的列数
title="function" , # 设定图例的标题
edgecolor="b" , # 图例边框颜色
facecolor="y" , # 图例的背景颜色
shadow=True, # 图例阴影
columnspacing= 8, # 两个横向图例间的距离
borderaxespad = 0 # 图例和坐标轴之间的边距
)
plt.show()
更多内容可以前往官网查看：
https://matplotlib.org/stable/
