【ArcGIS工具箱】155.合并——变换要素

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

变换要素工具根据已知相应控制点之间的变换链接，通过缩放、平移及旋转方式将输入要素的坐标从一个位置转换到另一个位置。其中，输入链接要素为代表已知相应控制点间变换链接的线，链接的起点为源控制点位置，链接的端点为相应目标控制点位置。

• 仿射变换：


• 投影变换：

射影变换基于更加复杂的公式，至少需要四个变换链接。该方法可用于对从航空摄影中采集的数据直接进行变换。

• 相似变换：

相似变换可以缩放、旋转和平移数据。但不会单独对轴进行缩放，也不会产生任何倾斜。相似变换可使变换后的要素保持原有的横纵比。相似变换至少需要两个变换连接。但是，如果要生成均方根 (RMS) 误差，则需要三个或三个以上连接。

该工具会修改原有要素数据，建议在操作前备份原始数据，以便在需要时能够恢复到原始状态。

—————-

• Orig_FID：输入链接要素 ID；

• X_Source：链接的源或起始端位置的 x 坐标；
• Y_Source：链接的源或起始端位置的 y 坐标；
• X_Destination：链接的目标或结束端位置的 x 坐标；
• Y_Destination：链接的目标或结束端位置的 y 坐标；
• Residual_Error：变换后位置的残差。

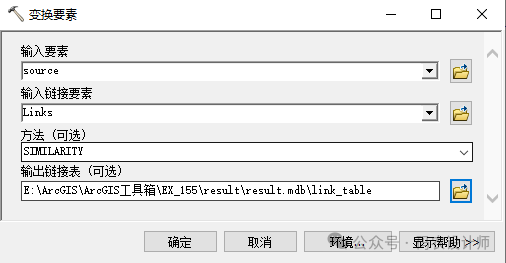

• 2、工具：

• 方法：用于转换输入要素坐标的变换方法。本次数据为缩放、平移数据，因此选择SIMILARITY（相似变换）。

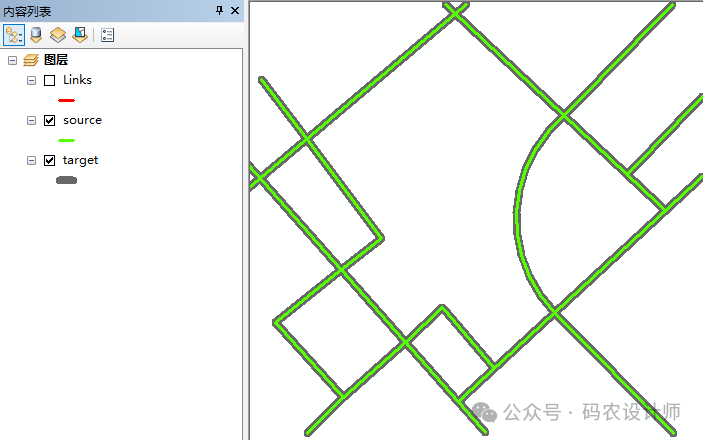

得到根据变换链接更新的输入要素：

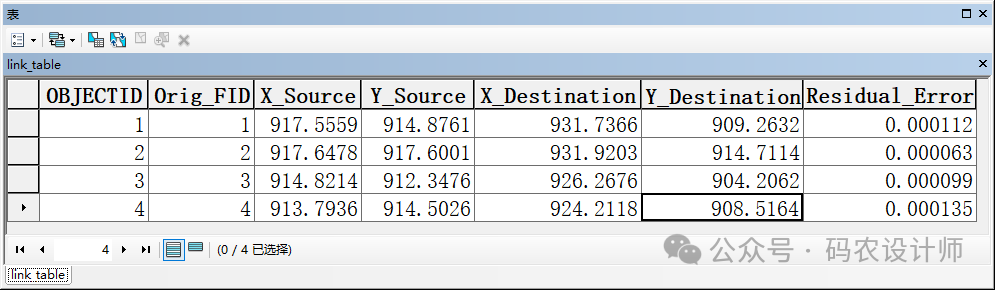

输出链接表中包含输入链接及其残差等信息：

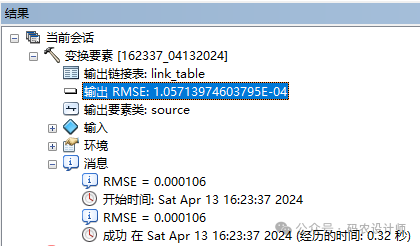

在结果窗口可以查看示变换完成的质量的均方根误差 (RMSE) 值：
