本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

如有需要请尽快下载。如若失效，我也会在最新发布文章中更新下载链接。

“数据管理”工具箱提供了一组丰富多样的工具，用于对要素类、数据集、图层和栅格数据结构进行开发、管理和维护。

“数据管理”工具箱中的采样工具集提供了一系列用于创建采样位置或进行数据聚合的工具。这些工具在处理空间数据时非常有用，可以帮助用户根据特定需求生成采样点或采样区域。

采样工具集包含创建渔网、创建随机点、沿线生成点、生成曲面细分四工具。

本次主要介绍生成曲面细分工具。

1、概念：

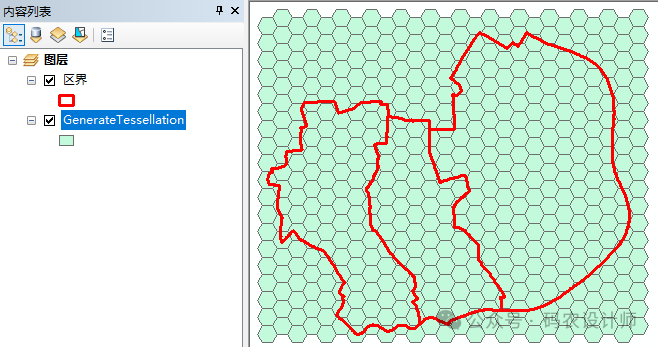

生成曲面细分工具用于生成完全覆盖给定范围的细分面格网的面要素类。该细分曲面可以是三角形、正方形或六边形。

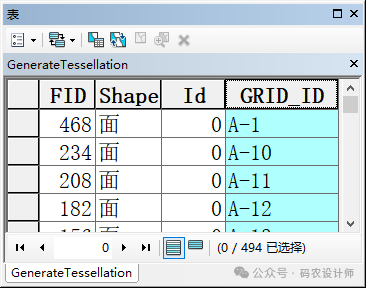

输出要素中包含 GRID_ID 字段，该字段可为输出要素类中的每个要素提供唯一的 ID。ID 的格式为 A-1、A-2、B-1、B-2 等等。这便于利用按属性选择图层工具中的查询选择行和列。例如，使用 GRID_ID like ‘A-%’ 选择列 A 中的所有要素，或使用 GRID_ID like ‘%-1’ 选择行 1 中的所有要素。

要确保整个输入范围被细分面格网覆盖，可有意使输出要素的范围超出输入范围。这样做的原因是细分面格网的边缘不总是直线，且如果用输入范围限制格网，可能会出现间隙。

该工具可用于创建规则的格网系统，以便对数据进行空间聚合或分析。

2、工具：

加载【区界】面要素，用于定义细分曲面将覆盖的范围。

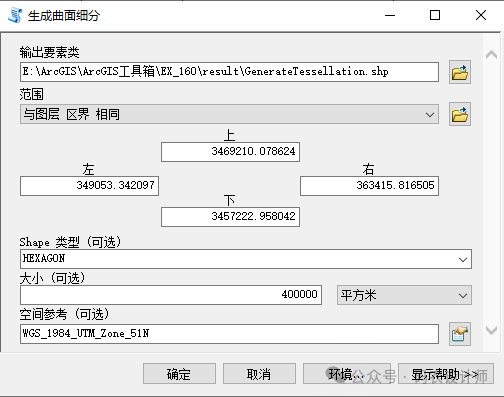

选择【系统工具箱→Data Management Tools→采样→生成曲面细分】工具，在弹出的对话框中进行设置。

Shape 类型：细分曲面的形状类型。包括HEXAGON（边长相等的正六边形）、SQUARE（边长相等的正四边形）、TRIANGLE（正三角形）。
大小：构成细分曲面的每个形状的大小。
空间参考：输出数据集投影到的空间参考。如果未提供空间参考，则输出将被投影到输入范围的空间参考中。如果空间参考也不存在，则输出将被投影到 GCS_WGS_1984。
