【ArcGIS工具箱】161.要素——要素转线

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

要素转线工具用于创建包含通过以下方式生成的线的要素类：将面边界转换为线，或者分割线、面或在两要素的相交处对两要素进行分割。

如果输入线或面边界在除起始折点和结束折点之外的其他位置相接、相交或重叠，则它们将在相交处分割；每条分割线都会变成一个输出线要素。如果输入线或面边界未与另一个要素相交，则仍将以完整形状写出为线要素。

—————-

输入属性可以选择性地保留在输出要素类中，这由保留属性选项决定。

如果选中对话框中的保留属性选项，则所有输入条目中的属性都将按照输入列表中的顺序保留在输出中。一个新字段 FID_xxx（其中 xxx 是特定输入条目的源要素类名称）将会添加到每个输入条目的输出中，并被设置为源要素 ID。输出线将以如下方式与其属性相关联：

• 对于同一输入要素集内重合的线或面边界（例如，分隔两个面的边界），将在输出中写入几何相同的两个线要素：
• 对于两个不同输入要素集中重合的线或面边界，例如，与面边界重叠的一条线，只有同时具有两个源要素属性的那条线要素会写入到输出。
• 如果某条输出线未与特定输入要素集中的任何要素重叠，则它在 FID_xxx 字段中的值将为 -1，在该要素集的其他字段中的值将为零或空值。

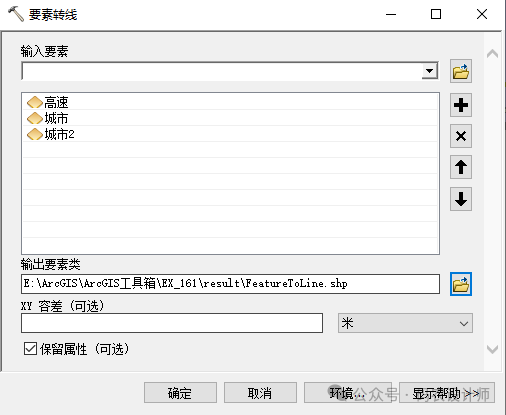

• 2、工具：

• 输入要素：在输入要素列表中指定了多个要素类或图层时，列表中这些条目的顺序并不影响输出要素类型，但是，在处理过程中将使用工具对话框中此列表最顶部的条目的空间参考，并将其作为输出空间参考。

本篇文章来源于微信公众号: 码农设计师
