【ArcGIS工具箱】168.要素——最小边界几何

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

最小边界几何工具用于为输入要素生成一个指定的最小边界几何：

• RECTANGLE_BY_AREA：封闭某输入要素的面积最小的矩形，为默认设置；
• RECTANGLE_BY_WIDTH：封闭某输入要素的宽度最小的矩形；
• CONVEX_HULL：封闭某输入要素的最小凸面；
• CIRCLE：封闭某输入要素的最小圆形；

• ENVELOPE：某输入要素的包络矩形。

—————-

可以通过勾选”将几何特征作为属性添加输出中“选项来指定在输出要素类中是添加几何属性(其中，宽度、长度和直径的值将采用要素单位；方向的角度值将采用十进制度，以北为基准方向顺时针进行测量。前缀 MBG_ 表示最小边界几何字段。)：

• 对于 RECTANGLE_BY_AREA 和 RECTANGLE_BY_WIDTH，新字段和测量值分别为：

  MBG_Width：生成矩形的短边长度；
  MBG_Length：生成矩形的长边长度；
  MBG_Orientation：生成矩形的长边方向。

• 对于 ENVELOPE，新字段和测量值分别为：

  MBG_Width：生成矩形的短边长度；

  MBG_Length：生成矩形的长边长度。

• 对于 CONVEX_HULL，新字段和测量值分别为：

  MBG_Width：凸包中相距最近的任意两折点间的距离（距离最近的折点可能不只一对，但将使用最先找到的那对）；

  MBG_Length：凸包中相距最远的任意两折点间的距离；这些折点称为对映体对或对映点（距离最远的折点可能不只一对，但将使用最先找到的那对）；

  MBG_APodX1：对映体对中第一个点的 x 坐标；

  MBG_APodY1：对映体对中第一个点的 y 坐标；

  MBG_APodX2：对映体对中第二个点的 x 坐标；

  MBG_APodY2：对映体对中第二个点的 y 坐标；

  MBG_Orientation：连接对映体对的假想线的方向。

• 对于 CIRCLE，新字段和测量值分别为：

  MBG_Diameter：生成圆的直径。

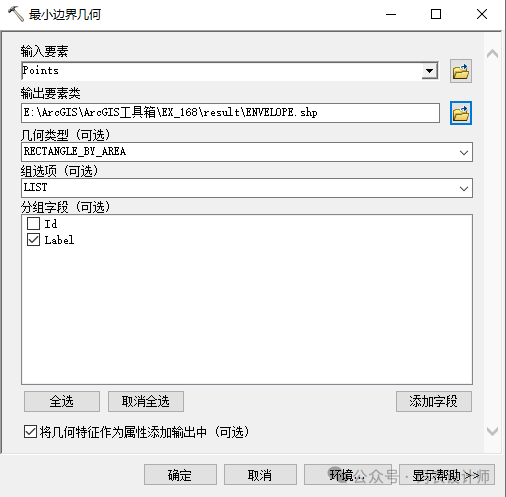

• 2、工具：

• 组选项：指定如何对输入要素进行分组，每组都会通过一个输出面来封闭。包含以下选项：

  NONE：所有输入要素均不会被分组。为每个输入要素分别创建一个输出面要素，生成的面可以重叠。输入要素的属性将保留在输出要素类中，并向输出要素类添加表示输入要素 ID的新字段 ORIG_FID；

  ALL：将为所有输入要素只创建一个输出面要素。输入要素的属性并不会保留在输出要素类中；

  LIST：指定分组字段中字段值相同的每个输入要素集都将视为一个组。为每组分别创建一个输出面要素，生成的面可以重叠。用作分组字段的输入要素属性将保留在输出要素类中。

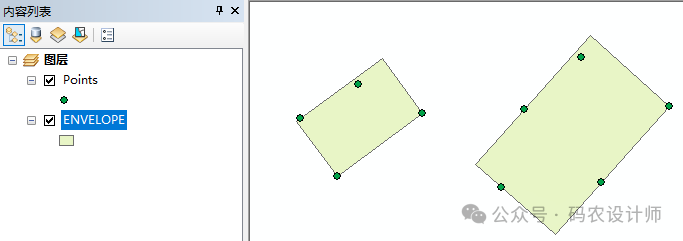

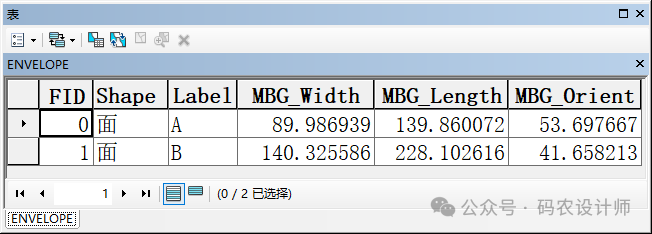

得到指定的最小边界几何，属性表中包含表示几何属性的字段：
