【ArcGIS工具箱】174.要素——表转椭圆

2024年10月11日

41

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

如有需要请尽快下载。如若失效，我也会在最新发布文章中更新下载链接。

“数据管理”工具箱提供了一组丰富多样的工具，用于对要素类、数据集、图层和栅格数据结构进行开发、管理和维护。

“数据管理”工具箱中的要素工具集包含可用于创建和管理基于要素的 GIS 数据、将要素从一种几何类型转换为另一种、查找并更正关于要素几何的问题，并将要素几何测量数据和坐标记录为属性的一系列工具。

要素工具集包含添加几何属性、添加 XY 坐标、要素转线、最小边界几何等二十四工具。

本次主要介绍表转椭圆工具。

表转椭圆工具根据一个包含椭圆参数（中心点坐标、长轴、短轴和方位角）的文件来创建大地测量椭圆要素。这些参数字段和值将包含在输出要素中。

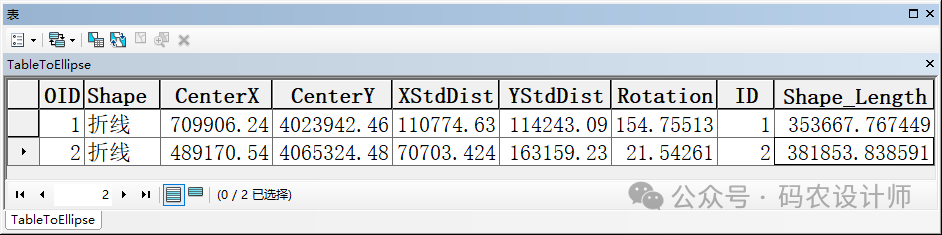

如果输出的是文件地理数据库或个人地理数据库中的要素类，则会添加表示折线平面长度的 Shape_Length 字段。

大地测量椭圆是一条沿地球表面延伸的曲线。但是，大地测量椭圆要素不是作为参数（真）曲线存储的，而是以一条表示大地测量椭圆路径的增密折线存储在输出中。

图片来源：ArcMap官方文档

—————-

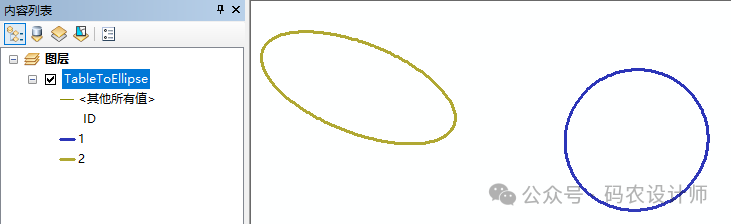

该工具生成的椭圆要素为线要素，如有需要可以使用“要素转面”工具将输出折线转换为面。

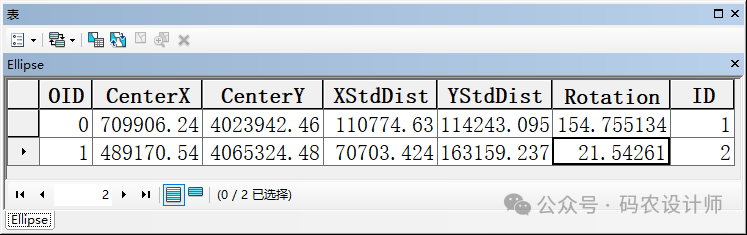

加载【Ellipse.dbf】dBASE表文件，其中包含两个椭圆的参数字段。

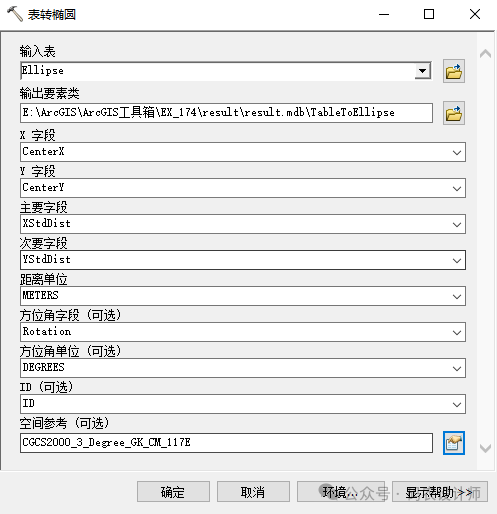

选择【系统工具箱→Data Management Tools→要素→表转椭圆】工具，在弹出的对话框中进行设置。

输入表：可以是文本文件、CSV 文件、Excel 文件、dBASE 表或地理数据库表。如果使用文本文件和 .csv 文件作为输入，请确保其符合表格数据源中指定的文件结构。
X字段：椭圆的中心点 x 坐标（或经度）；
Y字段：椭圆的中心点 y 坐标（或纬度）；
主要字段：椭圆长轴长度；
次要字段：椭圆短轴长度；
方位角字段：椭圆长轴旋转的方位角值（以北为基准方向按顺时针方向进行测量）；
ID：用于连接输出要素和输入表中的记录，该字段和值均包含在输出中。
