1、概念：
修复几何工具用于检查要素类中每个要素的几何问题。如发现问题，将对其进行修复，并将通过一行描述识别要素及修复的几何问题。
-
Null geometry：从要素类中删除记录。要保留具有空几何的记录，请取消选中删除几何为空的要素参数； -
Short segment：删除几何的短线段； -
Incorrect ring ordering：更新几何以获得正确的环走向； -
Incorrect segment orientation：更新几何以获得正确的线段方向； -
Self intersections：融合面中的重叠区域； -
Unclosed rings：通过连接环的端点可将非闭合环闭合； -
Empty parts：删除 null 或空的部分； -
Duplicate vertex：删除其中一个折点； -
Mismatched attributes：更新 z 或 m 坐标以实现匹配； -
Discontinuous parts：根据现有的不连续部分创建多部分； -
Empty Z values：z 值将设置为 0； -
Bad envelope：更新要素的包络矩形以实现更正。
修复后，该工具将重新评估所得几何，如果发现了其他问题，将执行该问题的相关修复。例如，修复具有 Incorrect ring ordering 问题的几何结果可能会导致具有 Null geometry 问题的几何。
-

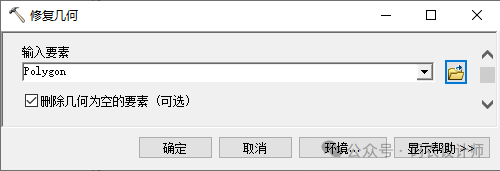

2、工具：

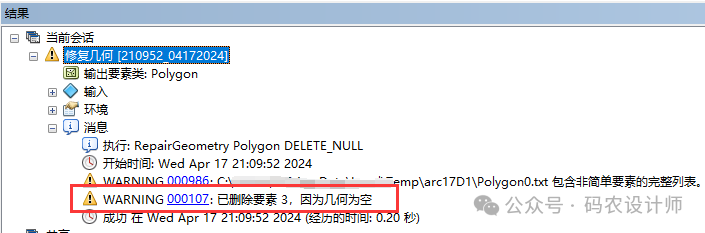

在结果窗口可以查看该工具描述识别要素及修复几何问题的内容：

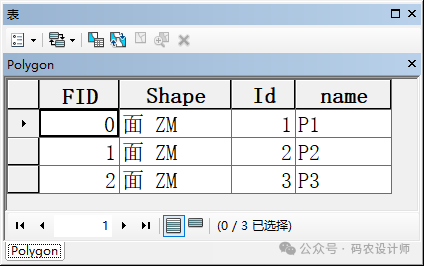

查看更新后的输入要素的属性表，可以看到空几何已经删除：
