在ArcGIS中进行提取分析通常指的是从现有的空间数据中提取特定信息或子集的过程。提取分析主要包括以下两大类：
-
根据像元的属性、指定的形状或其空间位置从栅格中提取像元的子集；
-
本次主要介绍第一类中的基于指定的形状提取其内部或外部的像元，包括：
-
圆形区域提取——使用按按圆形区域提取工具，需要指定圆的圆心位置和半径。
-
矩形区域提取——使用用按矩形提取工具，需要指定矩形的左下角和右上角。
-
多边形区域提取——使用按多边形提取工具，需要指定多边形折点的坐标位置。
通过指定几何形状提取像元会通过像元的中心来确定该像元是位于几何形状的内部还是外部。如果像元中心位于几何形状轮廓的内部，则即使部分像元落在几何形状之外，也会将此像元视为完全处于几何形状内部。
另外，三个工具都会将输入栅格中的其他属性（若有的话）原样添加到输出栅格属性表。不过，根据所记录属性的性质，某些属性值可能需要重新计算。

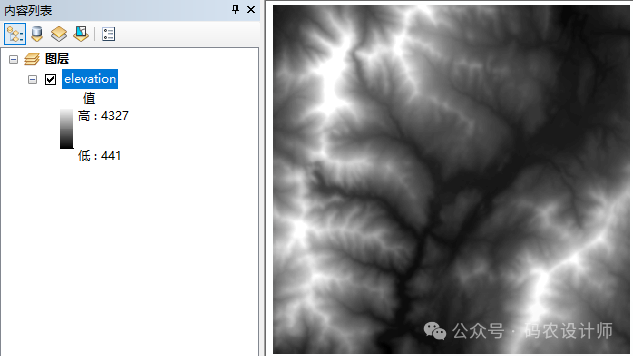

加载【Elevation】栅格数据，将其作为输入栅格数据。

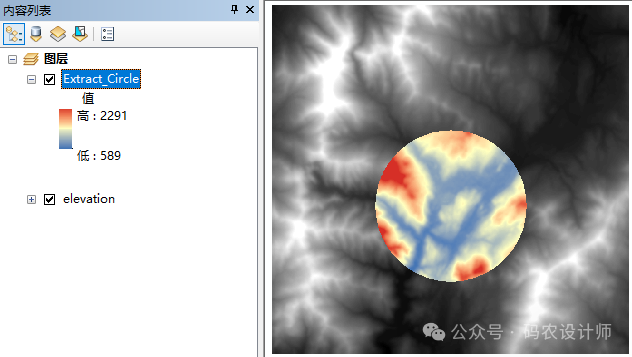

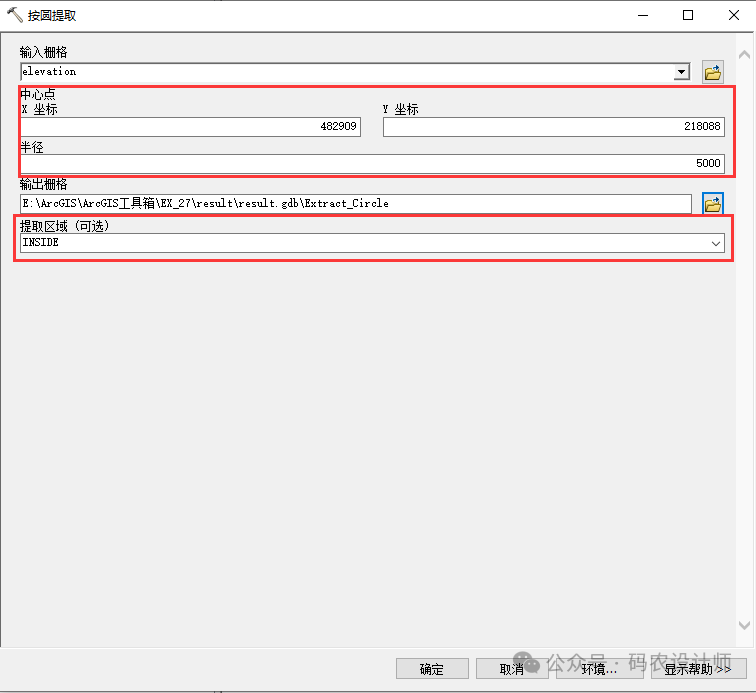

选择【系统工具箱→Spatial Analysis Tools→提取分析→按圆提取】工具，指定圆心坐标和半径，点击确定，得到结果。

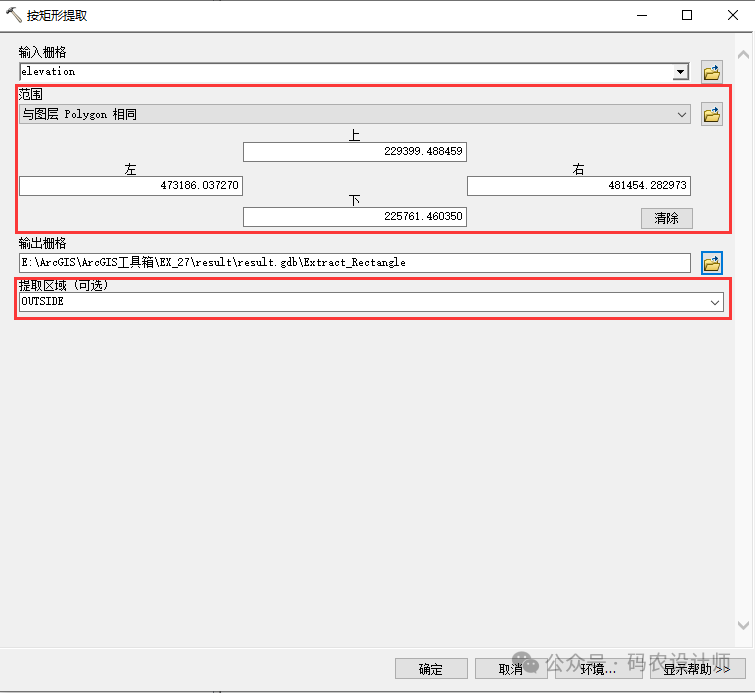

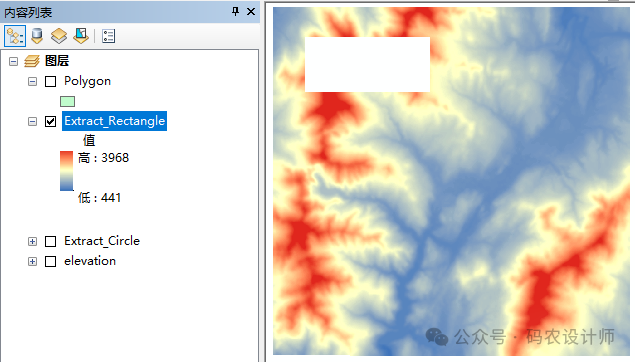

选择【系统工具箱→Spatial Analysis Tools→提取分析→按矩形提取】工具，完成设置，点击确定，得到结果。
可以手动指定矩形的左下角和右上角坐标值，也可以使用面要素确定提取范围。

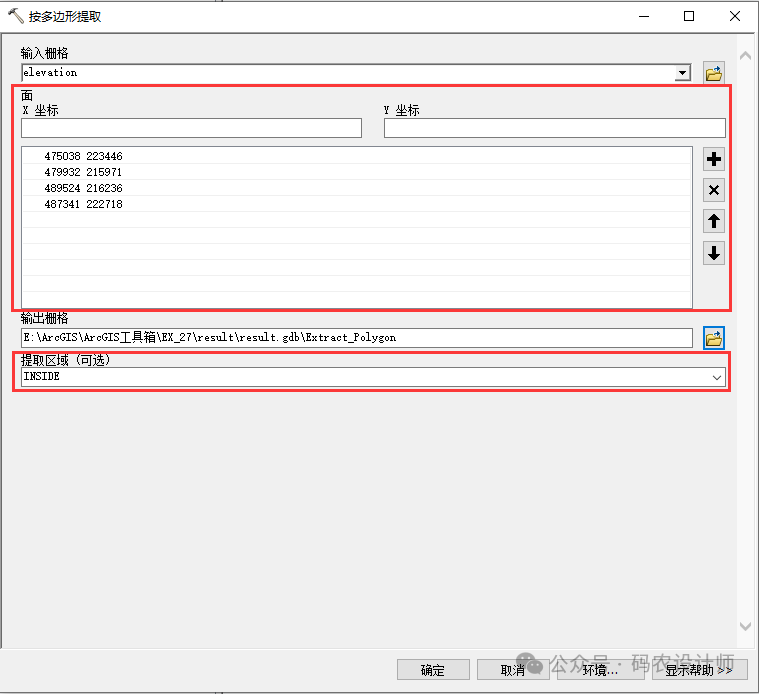

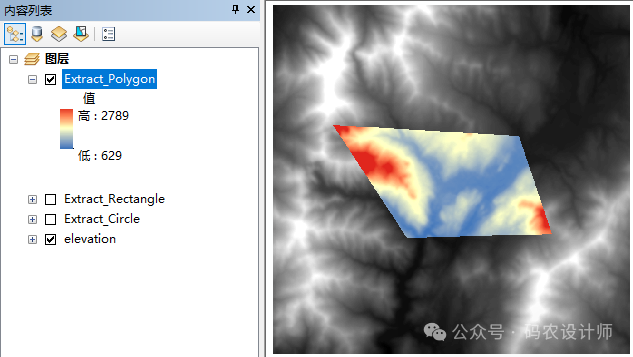

选择【系统工具箱→Spatial Analysis Tools→提取分析→按多边形提取】工具，完成设置，点击确定，得到结果。
需要注意的是，多边形最多可以有 1,000 个折点，同时多边形折点必须按顺时针顺序输入。第一个顶点和最后一个顶点必须相同，以使多边形闭合。如果要使用多个多边形，那么这一点尤为重要。这种情况下，如果每个多边形的最后一个点与起始折点不同，那么可通过直接连接至第一个折点来自动闭合这些多边形。然而，结果可能会与预期的不符，所以使用此方法时务必慎重。
另外，多边形的各个边可以相交，但不建议使用过于复杂的多边形。
————————————————-
