1、概念：
太阳辐射点工具用于计算和分析特定点位置上的太阳辐射情况。
-

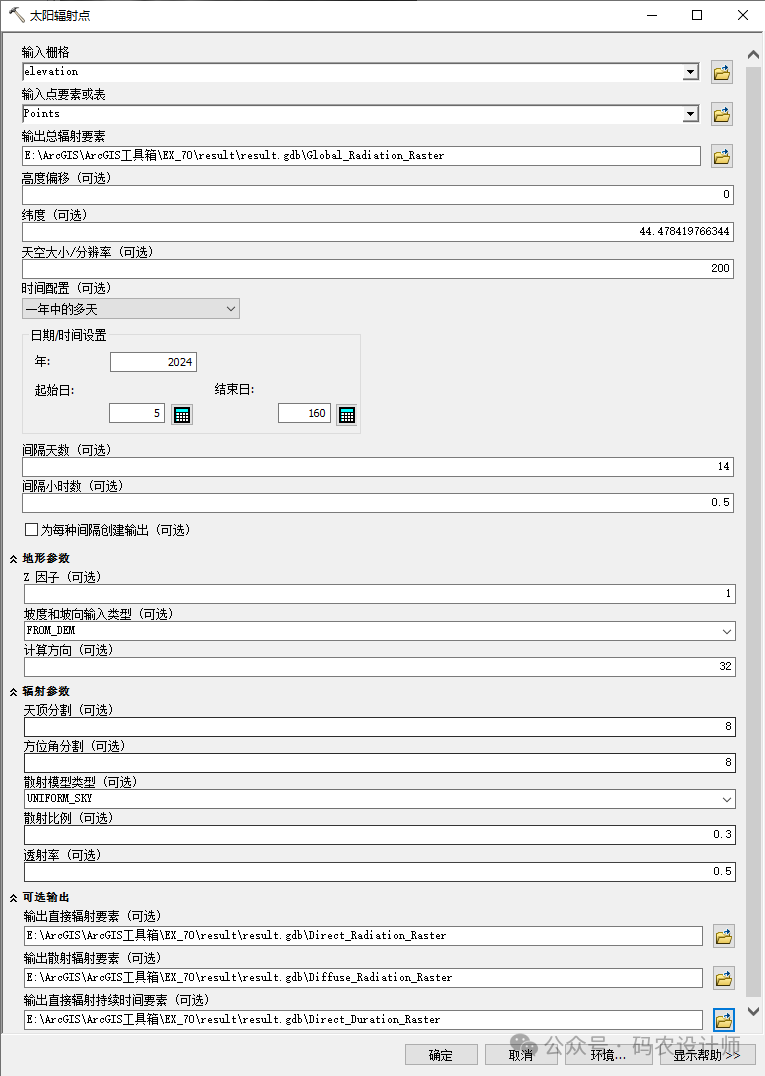

2、工具：
-
纬度：为可选项，北半球为正值。如果输入数据包含空间参考信息，系统会自动计算平均纬度，否则，将默认设置为45°； -
天空大小/分辨率：为可选项，辐射计算中使用的视域、天空图和太阳图栅格数据的分辨率（单位：每边像元数）。这些是天空的仰视半球栅格表示，没有地理坐标系。这些栅格为正方形（行和列数相等）。默认情况下系统会创建200×200单元的栅格。增加天空大小会提高计算精度，但也会显著增加计算时间； -
时间配置：为可选项，用于指定计算太阳辐射的时段； -
间隔天数：为可选项，设置用于计算太阳图天空分区一年中的时间间隔，单位为天，默认值为14天。增加分辨率可获得更精确的结果。如果间隔天数的设置较小，则应使用较大的天空大小； -
间隔小时数：为可选项，设置用于计算太阳图天空分区一天中的时间间隔，单位为小时，默认值为0.5； -
z因子：如果选择使用球面坐标系运行分析，需要为该纬度指定一个适当的 z 因子； -
计算方向：计算视域时使用的方位角方向数。因为视域计算可能极为耗时，因此只针对指定的计算方向数跟踪视角。有效值必须是 8 的倍数（8、16、24、32，依此类推）。通常，值 8 或 16 适合于地形平缓的区域，而值 32 （默认值）适合于复杂地形； -
散射比例：总正常辐射通量的散射部分。值的范围介于 0 到 1 之间。应根据大气条件设置该值。天空非常晴朗的条件下，典型值为 0.2，而天空一般晴朗的条件下，典型值为 0.3；
-
透射率：大气层的一种属性，表现为到达地球表面的能量（所有波长的平均值）与大气上边缘接收到的能量（大气圈外）的比率。值的范围介于 0（无透射）到 1（完全透射）之间。通常，在天空非常晴朗的条件下，观测值为 0.6 或 0.7；在天空普通晴朗的条件下，观测值为 0.5。透射率与散射比例参数成反比关系。
另外，除了总辐射栅格数据（Global_Radiation_Raster），还可以选择输出以下数据：
-
Direct_Radiation_Raster：表示每个位置的直射入射的太阳辐射的输出栅格，输出单位为瓦特小时每平方米 (WH/m2)；
-
Diffuse_Radiation_Raster：表示每个位置的散射入射的太阳辐射的输出栅格，输出单位为瓦特小时每平方米 (WH/m2)；
-
Direct_Duration_Raster：表示直射入射太阳辐射的持续时间的输出栅格，输出单位为小时。
因为计算的是特定点位置上的太阳辐射情况，因此输出结果仍为点要素，计算结果存储在要素属性表中的【T0】字段：

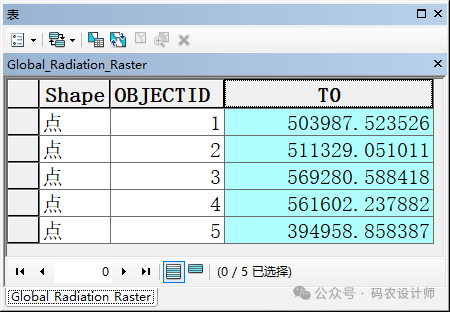

| 总辐射 |
|

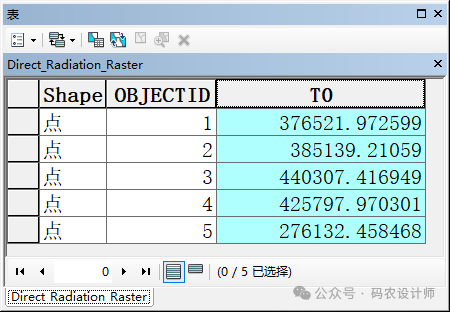

| 直射辐射 |
|

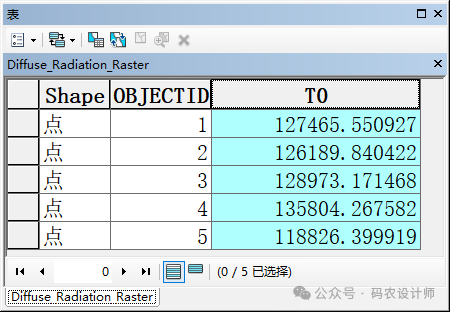

| 散射辐射 |
|

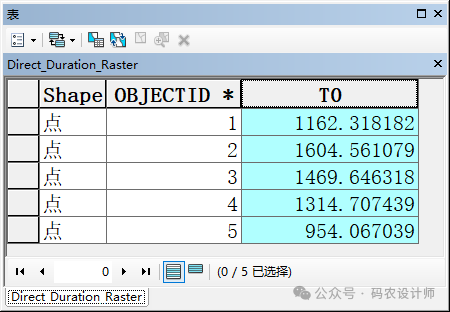

| 直射入射太阳辐射的持续时间 |
|
————————————————-
