【ArcGIS小操作】84.栅格数据矢量化（半自动）

2023年11月16日

40

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1y3t92SLVNToxWCPSMnpblA?pwd=mnsj 提取码：mnsj

链接会经常失效，如有需要请尽快下载，如若失效，我也会在最新发布文章中更新下载链接。

由于各种原因，有时只能获取到图像或者遥感影像等栅格数据，此时就需要对其进行矢量化操作，从中提取需要的内容。

上篇介绍了全自动矢量化的方法，但是有时可能会识别不是很准确，此时这种半自动的矢量化方法可能会更有用处。

加载经过栅格处理后的栅格数据。

本次操作需要对加载的栅格数据进行矢量化操作，提取道路线要素。

单击【编辑器→开始编辑】，开启编辑，加载ArcScan工具条。

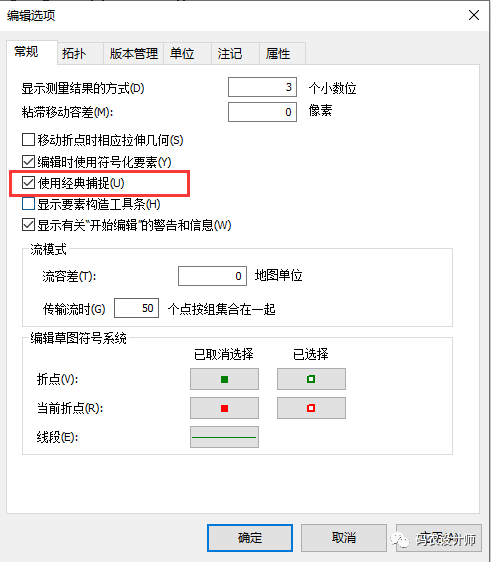

加载【编辑器】工具条，单击【编辑器→选项】，在弹出的【编辑选项】对话框中的【常规】栏下，勾选【使用经典捕捉】，单击确定。

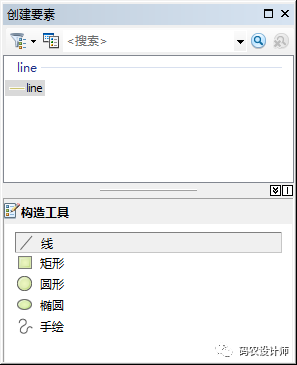

【编辑器】工具条，单击【编辑器→开始编辑】，然后选择【编辑器→编辑窗口→创建要素】，在【构造工具】栏下选择【线】。

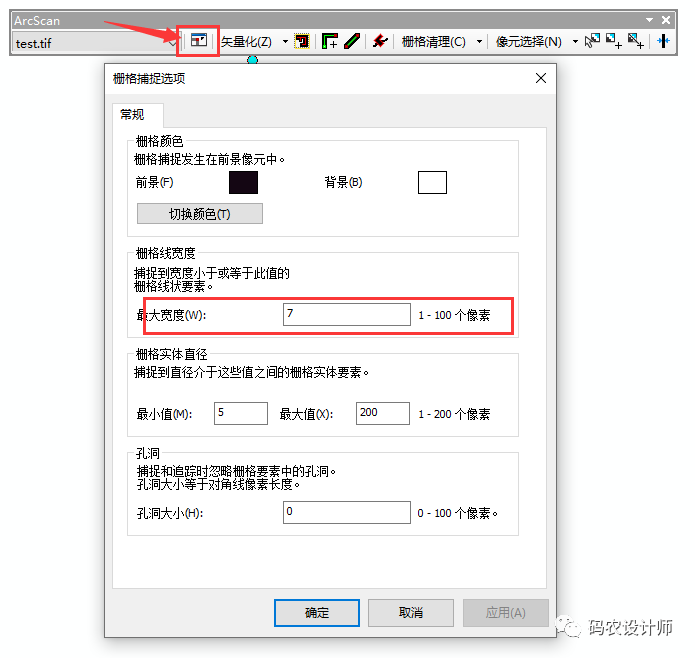

此时，ArcScan工具条已显示可用，点击工具条上的【栅格捕捉选项】，打开【栅格捕捉选项】对话框，根据需要设置【最大宽度】选项（本次设置为7），以确保可以捕捉到小的栅格像元（本次为道路线），设置完成点击确定。

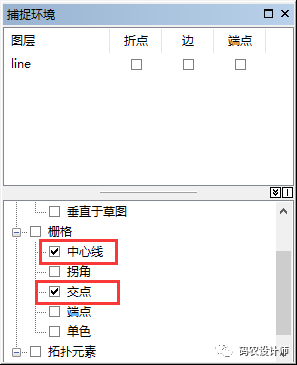

单击【编辑器→捕捉→捕捉窗口】，勾选【中心线】和【交点】。

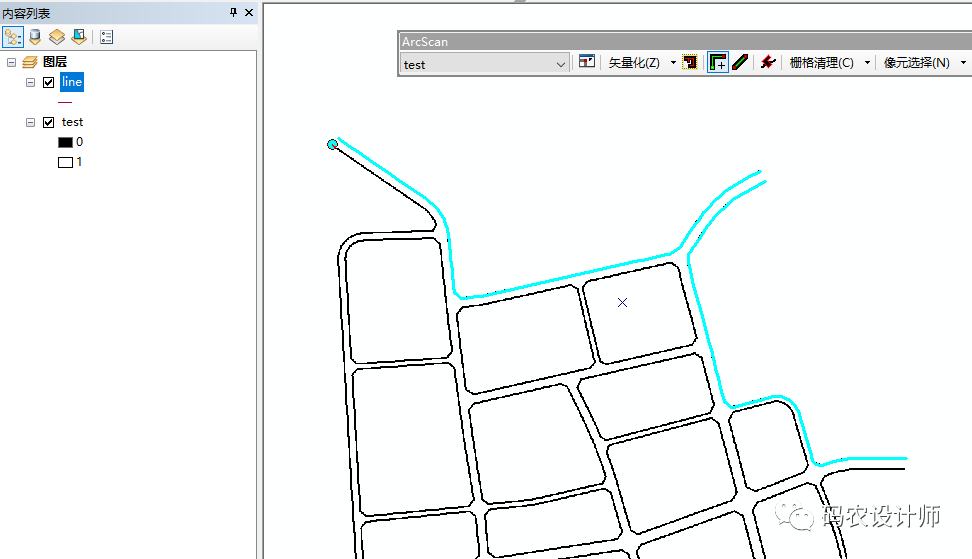

切换至【创建要素】窗口，选中【line】，然后点击ArcScan工具条上的【矢量化追踪】工具，移动鼠标捕捉道路线的交点，然后单击开始追踪，最后按F2完成追踪（或者右键选择【完成草图】），可以看到此时已经完成一段道路线的矢量化。

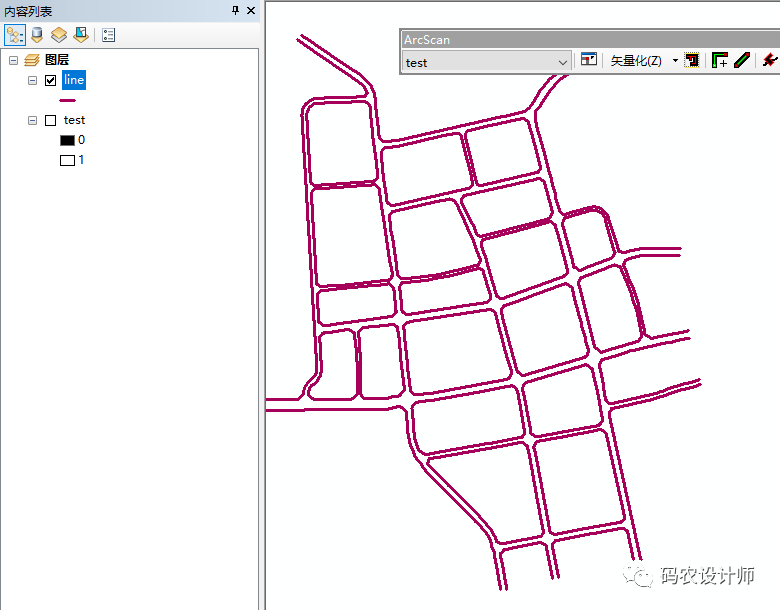

重复操作，完成所有道路线的矢量化操作，即可选中【停止编辑】，保存矢量化内容。

————————————————-
