1、概念：
修剪线工具用于移除线上超过交点指定距离的部分（悬挂线）。

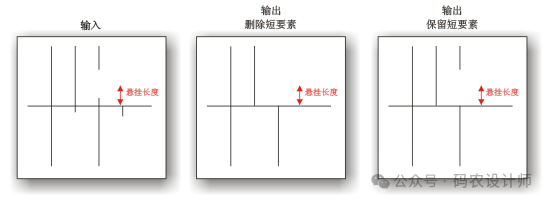

悬挂线指的是某条线与其他线相接触或相交的点与该线的端点（未与其他线接触或末端不在其他线上的线的端点）之间的线段。如果未指定悬挂长度，则将所有悬挂线（两个端点均未接触到其他线的线段）均修剪至交点处，而不考虑悬挂线的长度。
另外，该工具还可以用于删除短要素（不与其他任何线接触或相交）。要删除这些要素，必须使用删除短要素选项。如果使用删除短要素选项，所有总长度小于或等于指定“悬挂长度”的独立要素都将被删除。如果未使用此选项，则仅修剪悬挂线段。
该工具会修改原有要素数据，建议在操作前备份原始数据，以便在需要时能够恢复到原始状态。
—————-
-
2、工具：
-
悬挂长度：将修剪长度短于指定“悬挂长度”且两个端点均未接触到其他线的线段（悬挂线）。如果未指定“悬挂长度”，则将所有悬挂线均修剪至交点处，而不考虑悬挂线的长度。
-
删除短要素：指定是否删除长度短于悬挂长度的独立线段。
|

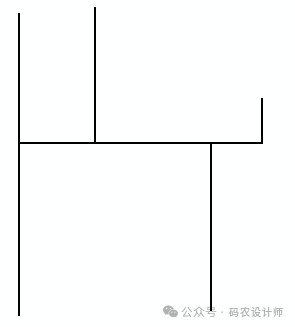

不删除独立的短要素 （悬挂长度：12） |
|
|

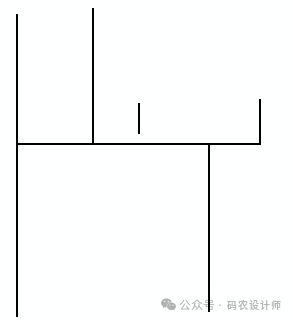

删除独立的短要素 （悬挂长度：12） |
|
