【ArcGIS工具箱】153.合并——生成橡皮页变换链接

2024年9月1日

40

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

如有需要请尽快下载。如若失效，我也会在最新发布文章中更新下载链接。

“编辑”工具箱提供了一系列功能强大的工具，可以满足用户在矢量图形编辑和修改方面的各种需求。无论是数据清洗、错误纠正还是图形简化，都可以通过这些工具快速完成，从而大大提高数据处理的速度和效率。

编辑工具箱包含增密、擦除点、延伸线、翻转线、概化、捕捉、修剪线七个工具以及一个合并工具集。

其中，合并工具集提供了多个工具来合并和处理地理数据，有助于协调来自多个源的数据，确保数据的质量和一致性。

本次主要介绍合并工具集中的生成橡皮页变换链接工具。

1、概念：

生成橡皮页变换链接工具用于在不同数据源的线要素之间创建变换链接，将查找源线要素与目标线要素在空间上匹配的位置，并生成表示从源位置到相应目标位置的橡皮页变换链接的线。

橡皮页变换是一种空间校正技术，它通过拉伸、收缩或重定向互连线来保持点和对象之间的连接关系。这种变换常用于对数据进行小型的几何校正，主要是为了使空间数据中的要素能够更为准确地对齐。在这个过程中，表面会被逐渐拉伸，使用保留直线的分段变换来移动要素，以达到对齐的目的。

在使用该工具时，需要指定源要素和目标要素，并设置搜索距离。匹配字段等参数，以便工具能够准确地找到匹配的线要素并生成变换链接：

搜索距离：

搜索距离参数用于查找匹配候选项。使用足以获取相应要素间大多数偏移的距离，但是距离不可过大，以防止出现对过多候选项的不必要处理并避免得出错误匹配的潜在风险。

匹配字段：

源要素和目标要素中的字段，如果指定，将检查每对字段中的匹配候选项，以帮助确定正确的匹配。

根据设置的参数，一旦找到匹配候选项，便会对候选项的形状特征进行分析。在连续性最好的源要素与相邻要素之间确定匹配。从源线端点到所匹配相邻线的端点生成表示边匹配链接的线。

图片来源：ArcMap官方文档

—————-

该工具的输出结果包含以下几部分内容：

线要素类：

该要素类表示常规橡皮页变换链接（该链接可作为后续橡皮页变换要素工具的输入）的线。常规链接将源位置连接至匹配但不相同的目标位置，具有以下字段：

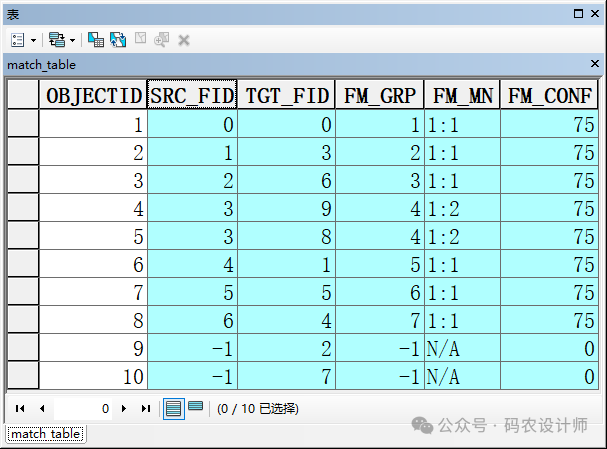

SRC_FID：链接起点处的源要素 ID。如果有多个源要素共享该位置（例如道路交叉口），则该值为 -1。

TGT_FID：链接终点处的目标要素 ID。如果有多个目标要素共享该位置（例如道路交叉口），则该值为 -1。

点要素类：

除了输出线要素类之外，该工具还将创建包含标识链接的派生点要素类。标识链接将源位置连接至匹配且相同的目标位置；在橡皮页变换中，带有标识链接的位置是不会发生移动的。如果不存在互相匹配的相同源位置和目标位置，那么将不会生成标识链接；因此，输出点要素类为空。仅当点要素类不为空时，才需要提供点要素类作为橡皮页变换要素工具的输入。输出点要素类与输出要素类的位置相同，其名称也与输出要素类的名称相同，但是具有 _pnt 后缀。

该要素类同样具有SRC_FID和TGT_FID字段。
