本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

如有需要请尽快下载。如若失效，我也会在最新发布文章中更新下载链接。

“编辑”工具箱提供了一系列功能强大的工具，可以满足用户在矢量图形编辑和修改方面的各种需求。无论是数据清洗、错误纠正还是图形简化，都可以通过这些工具快速完成，从而大大提高数据处理的速度和效率。

编辑工具箱包含增密、擦除点、延伸线、翻转线、概化、捕捉、修剪线七个工具以及一个合并工具集。

其中，合并工具集提供了多个工具来合并和处理地理数据，有助于协调来自多个源的数据，确保数据的质量和一致性。

本次主要介绍合并工具集中的橡皮页变换要素工具。

1、概念：

橡皮页变换要素工具用于利用指定的橡皮页变换链接，通过橡皮页变换对输入要素进行空间调整修改，从而使输入要素更好地与所需目标要素对齐。

这种变换特别适用于对数据进行小型的几何校正，以保持点和对象之间的正确连接关系。

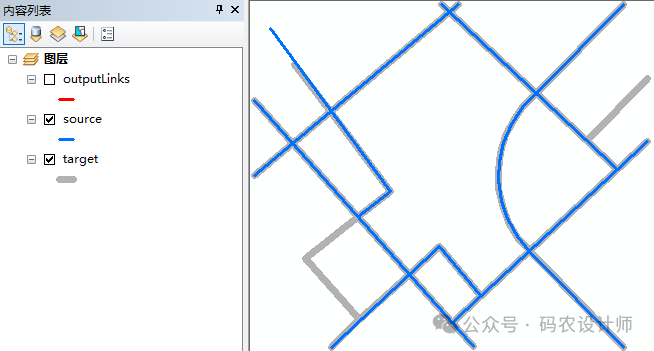

橡皮页变换根据指定的橡皮页变换连接线进行空间校正，从而使输入要素位置更加准确的与目标要素位置对齐。输入链接要素表示常规链接，输入点要素表示在橡皮页变换过程中保持源位置不动的标识链接。输入链接要素与标识链接要素均必须具有 SRC_FID 与 TGT_FID 字段。以上要素可以通过生成橡皮页变换链接工具生成，相关内容可以查看以下文章：

【ArcGIS工具箱】153.合并——生成橡皮页变换链接

此外，“橡皮页变换要素”工具还提供了用于在橡皮页变换过程中创建临时 TIN 的插值方法：
