【ArcGIS工具箱】182.要素——检查几何

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

检查几何工具用于生成要素类中几何问题的报告。

输出表会记录发现的每个几何问题（如果未发现任何问题，该表为空），表中包含以下字段：

• CLASS：发现问题的要素类的完整路径和名称。
• FEATURE_ID：存在几何问题的要素的要素 ID (FID) 或对象 ID (OID)。
• PROBLEM：有关问题的简要描述，包含下列内容之一：
  Short segment：有些线段短于与几何关联的空间参考的系统单位所允许的长度；
  Null geometry：该要素不具有几何或者 SHAPE 字段为空；
  Incorrect ring ordering：面的拓扑结构比较简单，但是面的环可能未正确定向（外环 – 顺时针，内环 – 逆时针）；
  Incorrect segment orientation：各条线段的定向不一致，线段 i 的终点应该与线段 i+1 的起点相接；
  Self intersections：面不能与自身相交；
  Unclosed rings：环中最后一条线段的终点必须与第一条线段的起点相接；
  Empty parts：几何具有多个部分，其中一个部分为空（没有几何）；
  Duplicate vertex：几何的两个或多个折点坐标相同；
  Mismatched attributes：某线段端点的 z 坐标或 m 坐标与下一条线段中与之重合的端点的 z 坐标或 m 坐标不匹配；
  Discontinuous parts：几何的某部分由断开的或不连续的部分组成；
  Empty Z values：几何的一个或多个折点 z 值为空（例如，NaN）；
  Bad envelope：包络矩形与几何的坐标范围不匹配；
  Bad dataset extent：数据集的范围不包括所有要素。

该工具识别出的问题可通过以下方式得到解决：

• 手动编辑和修复存在几何问题的要素。但是某些问题无法通过编辑进行修复。
• 对识别出存在几何问题的要素类运行修复几何工具。

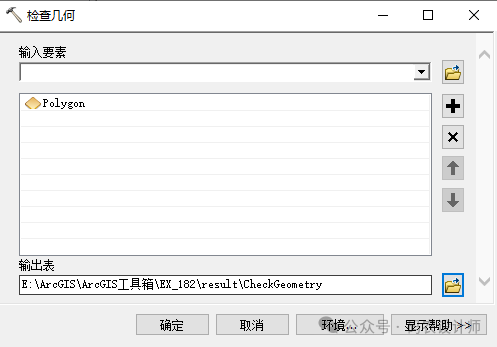

• 2、工具：

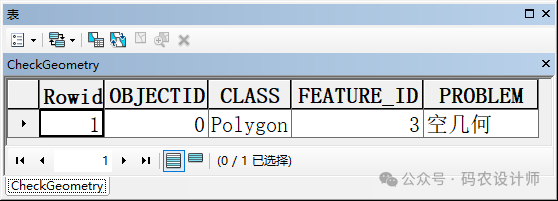

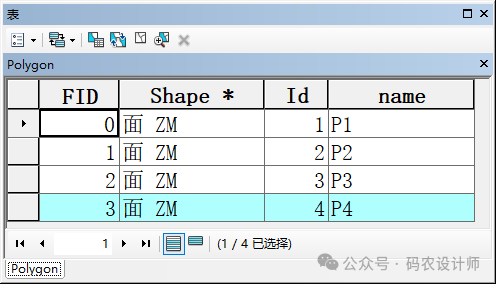

打开输出表，查看该输入要素中发现的几何问题为要素 ID为3的要素为空几何：
