【ArcGIS工具箱】192.制图综合——消除面部件

2024年11月3日

34

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

如有需要请尽快下载。如若失效，我也会在最新发布文章中更新下载链接。

“数据管理”工具箱中的制图综合工具集可用于聚合或消除要素。

制图综合工具集包含融合、消除、消除面部件三个工具。

本次主要介绍消除面部件工具。

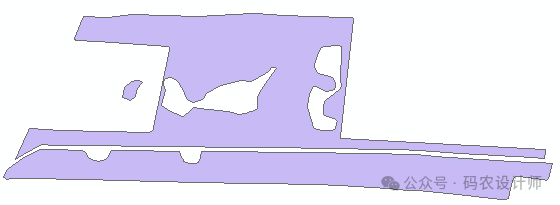

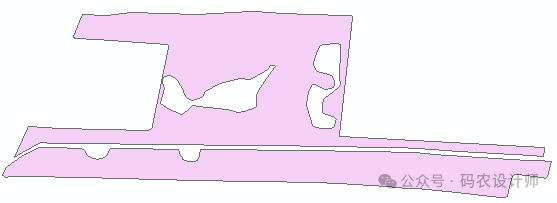

消除面部件工具用于创建一个新的输出要素类，包含从输入面上删除某些指定大小的部分或孔洞所得的要素。简而言之，该工具可以帮助用户清理和简化面要素，去除那些小于指定面积的部分或内部孔洞（删除的内部孔洞中的所有部分也都将在输出中被消除）。

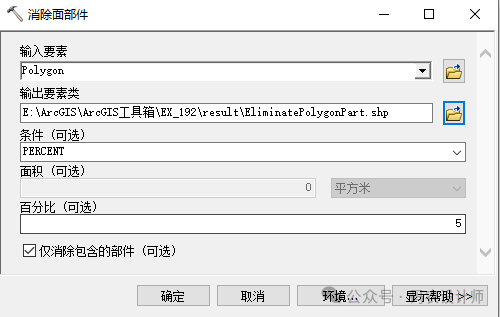

可以通过条件参数来指定需要消除部分的尺寸：

AREA：面积小于指定值的部分将被消除。
PERCENT：总外部面积百分比小于指定值的部分将被消除。面部分百分比是以要素总外部面积（包括所有洞的面积）的百分比进行计算的。例如，如果某个具有洞的面的面积为 75 平方米，洞的覆盖面积为 25 平方米，则总的面外部面积为 100 平方米。要消除此洞，需要指定大于 25 平方米的面积，或指定大于 25% 的百分比。如果输入为多部分面，则要素的外部面积为所有面部分所覆盖的面积的总和。
AREA_AND_PERCENT：面积和百分比均小于指定值的部分将被消除。只有同时满足面积和百分比两个条件的面部分才会被删除。
AREA_OR_PERCENT：面积或百分比小于指定值的部分将被消除。如果面部分满足面积或百分比条件之一，该面将被删除。
