1、概念：

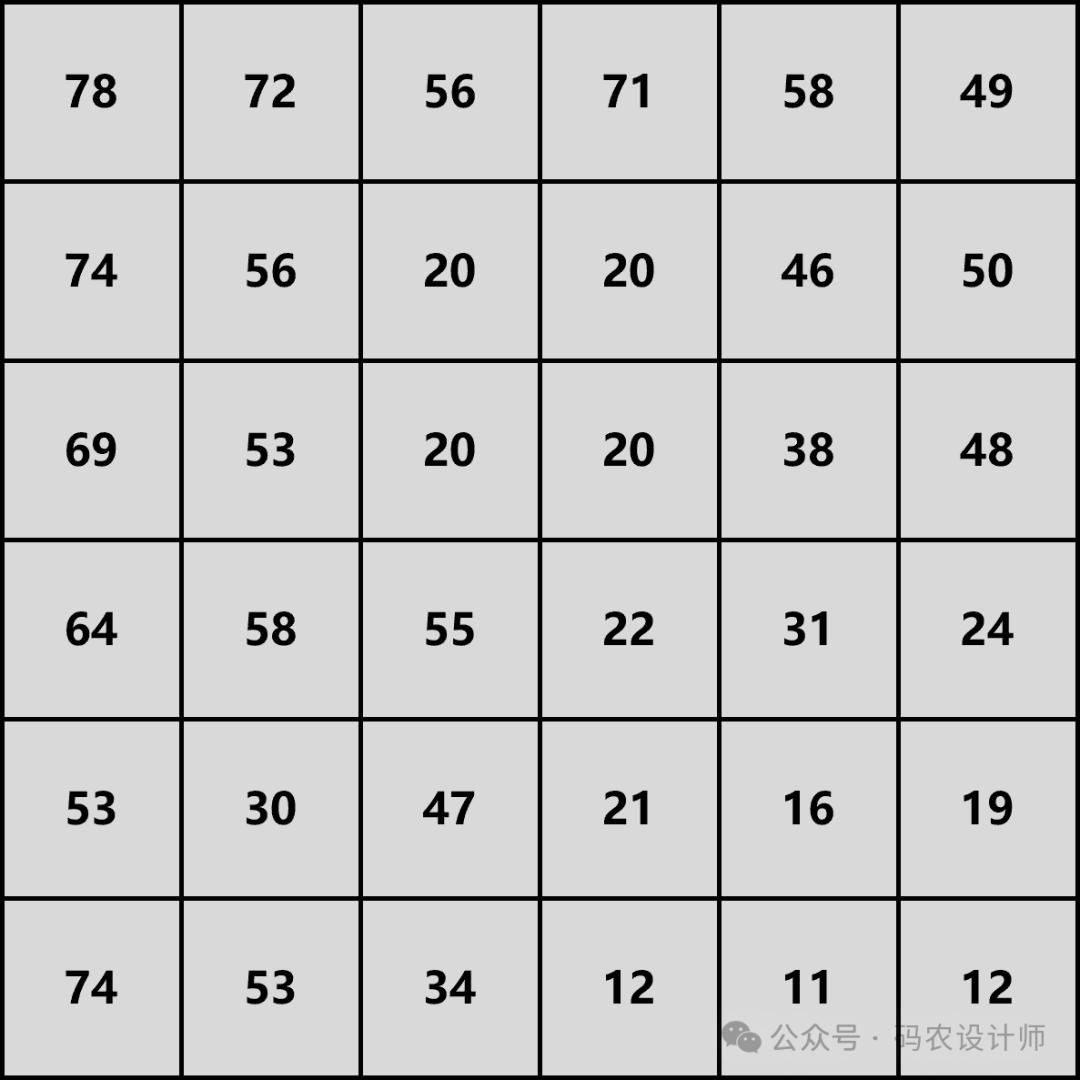

流向工具用于确定从栅格中的每个像元流出的方向，流向分析是水文分析的基础，可用于后续的流量、分水岭、河流网络等分析。
maximum_drop = change_in_z-value / distance * 100-
change_in_z-value：相邻像元的高程差； -
distance：像元中心之间的距离。如果像元大小为 1，则两个像元之间的距离为 1，两个对角线像元之间的距离为 1.414（2 的平方根）。
-

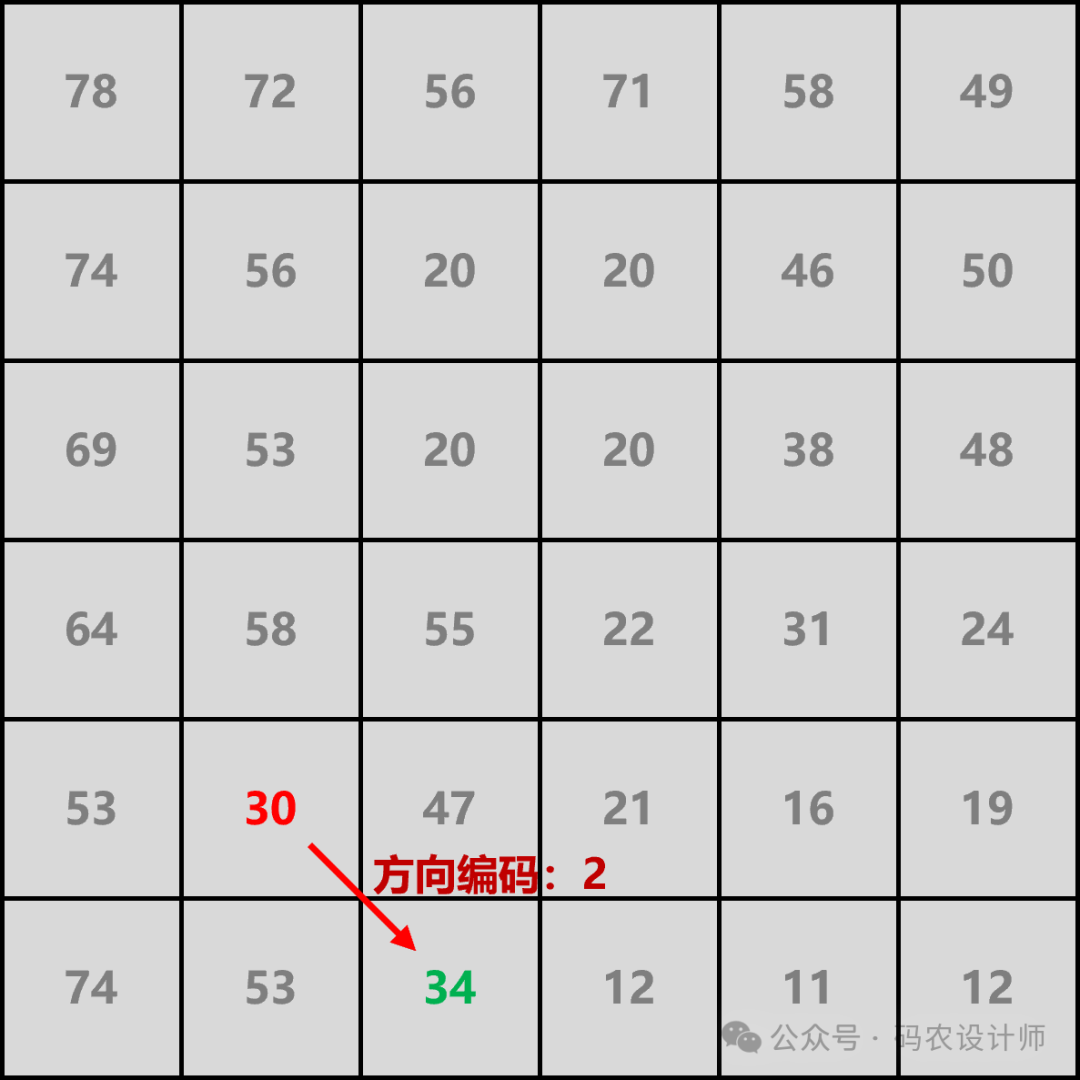

情形一：
-
情形二：
-
情形三：

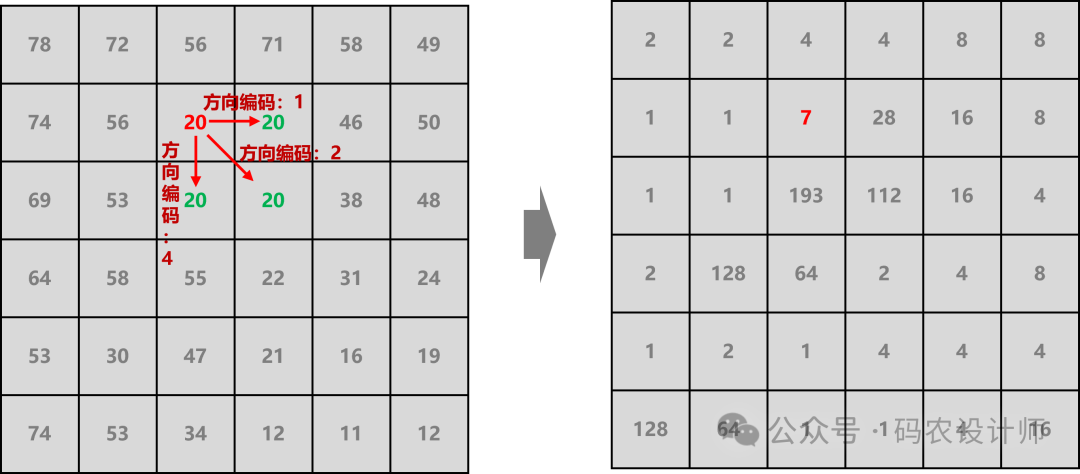

如果像元的值在多个方向上均发生相同变化，并且该像元是凹陷点的一部分，则该像元的流向将被视为未定义。此时，该像元在输出流向栅格中的值将为这些方向的总和。例如，图中像元（红色），其向右（流向 = 1）、右下（流向 = 2）和向下（流向 = 4）的变化相同，则该像元的流向为 1 + 2 + 4 = 7。
可以使用汇工具将具有未定义流向的像元标记为凹陷点。
-
2、工具：

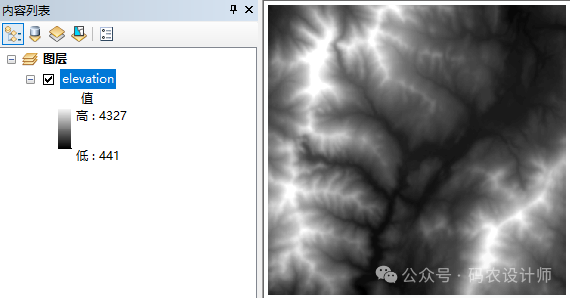

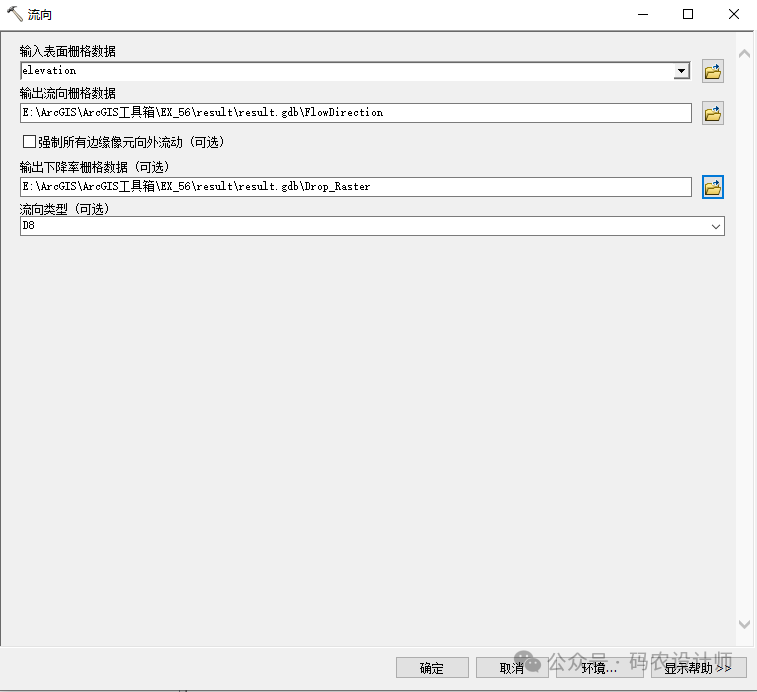

选择【系统工具箱→Spatial Analysis Tools→水文分析→流向】工具，进行相关设置。
-
强制所有边缘像元向外流动：若勾选此项，表示所有在DEM数据边缘的栅格的水流方向全部是流出DEM数据区域，一般默认不勾选。
-

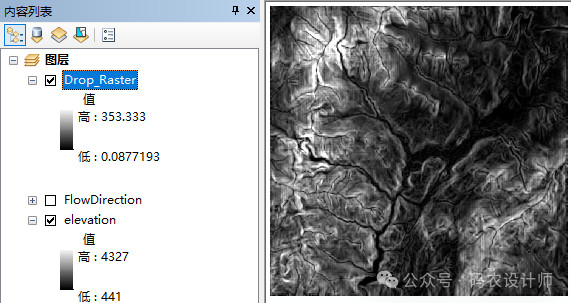

输出下降率栅格数据：为可选项，下降率栅格用于返回从沿流向的各像元到像元中心间的路径长度的最大高程变化率（以百分比表示）。反映了在整个区域中最大坡降的分布情况。

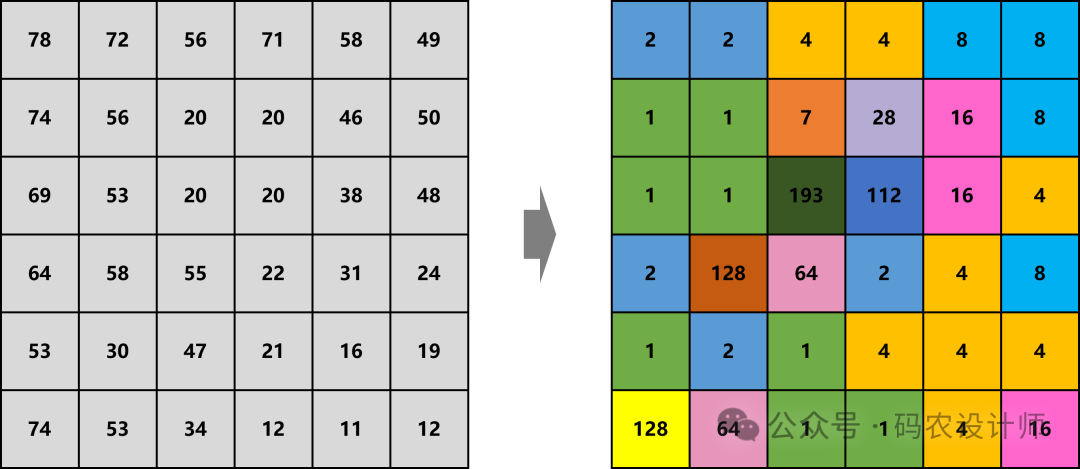

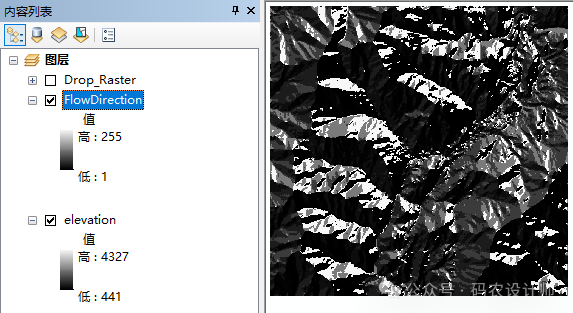

通过得到的流向栅格数据（出现了1，2，4，8，16，32，64，128以外的值）可以看出使用的DEM数据中存在汇（关于汇会在下篇文章中介绍）：
————————————————-
