【ArcGIS工具箱】83.栅格综合——区域合并

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

• 更改数据分辨率（聚合）；

• 对区域进行概化（扩展、收缩、蚕食、细化）；
• 对区域边缘进行平滑处理（边界清理、众数滤波）；
• 用于识别组成区域的唯一区域（区域合并）。

区域合并工具用于将具有相同值的相邻区域合并为一个区域。该工具可以有效地简化栅格数据集，并消除细小斑块和尖角等不规整的边缘。

区域合并工具用于为栅格中的每个区域指定新值。通过扫描过程来指定值，扫描时从栅格的左上角开始，然后从左向右移动，再从上向下移动。遇到新区域时，为其指定一个唯一的值（从1开始）。此过程将继续执行到所有区域都分配到了一个值为止。

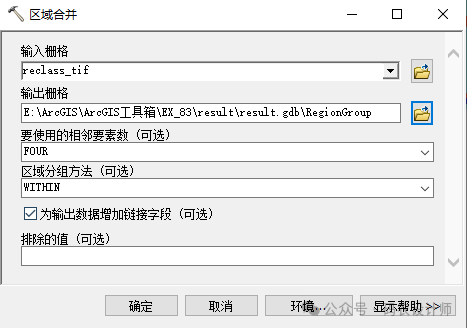

该工具通以下参数控制区域之间的连通性：

• 要使用的相邻要素数：在评估像元间的连接时使用的相邻像元数为正交（四向）还是对角与正交（八向）。

• 区域分组方法：定义在进行连通性测试时应考虑的像元值。包括WITHIN选项（默认设置）表示只能对满足空间连通性要求（由四向或八向相邻数参数指定）的同一区域（值）中的像元进行分组。CROSS选项对于具有值（不包括由排除值参数排除的值）的像元，按照由要使用的相邻数参数指定的空间要求测试像元间的连通性，使用 CROSS 时，必须输入排除值参数的值。

• 排除的值：标识排除值，在计算时，如果像元位置包含该值，则不管将邻近像元数指定为多少（FOUR 或 EIGHT），都不会评估空间连通性。输出时，包含排除值的像元位置会接收零，因此，这些区域便不会与现有 NoData 像元位置相混淆。由于编号从值 1 开始，因此被排除在重新分组操作之外的像元将被视为背景。这些背景像元可以相同的方式被重新分类或处理为任何其他值。

下图示例中，使用的相邻像元数为正交（四向），区域分组方法采用WITHIN选项（只能对满足空间连通性要求的同一区域中的像元进行分组）：

下图示例中，使用的相邻像元数为对角与正交（八向），区域分组方法采用WITHIN选项（只能对满足空间连通性要求的同一区域中的像元进行分组）。此时，中间和右下角值为7的两块区域是连通的：

下图示例中，使用的相邻像元数为正交（四向），区域分组方法采用CROSS选项（对于具有的像元按照像元间的连通性进行分组），并指定排除值参数的值为7。此时，值为7的区域会被赋值为0（不会与现有 NoData 像元位置相混淆），其余连通区域被赋值为1：

• 2、工具：

————————————————-
