【ArcGIS工具箱】97.叠加分析——交集取反

系列配套练习数据下载链接:

链接:https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码:mnsj
如有需要请尽快下载。如若失效,我也会在最新发布文章中更新下载链接。




叠加分析工具集中包含的工具用于叠加多个要素类以合并、擦除、修改或更新空间要素,从而生成新要素类。它们都涉及将两组现有要素合并成一组要素,以识别输入要素间的空间关系。
叠加操作包含擦除、标识、相交、空间连接、交集取反、联合、更新七个工具。
本次主要介绍交集取反工具。
  • 1、概念:

交集取反工具将输入要素和更新要素不重叠的部分输出到新要素类中。

具体来说,交集取反工具的工作原理是,首先计算输入要素和更新要素的几何交集,然后从输入要素中减去这些交集部分,最后得到的结果就是输入要素中不与更新要素重叠的部分。这些部分会被写入到一个新的要素类中,作为输出结果。
使用交集取反工具时,输入和更新要素类或要素图层必须具有相同的几何类型。
图片来源:ArcMap官方文档

—————-

  • 2、工具:

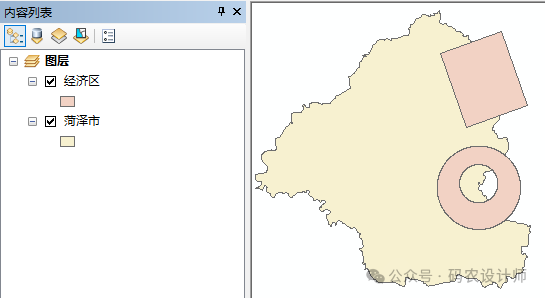

加载输入要素【菏泽市】面要素,将其作为原始输入要素。

加载【经济区】面要素,将其作为更新要素

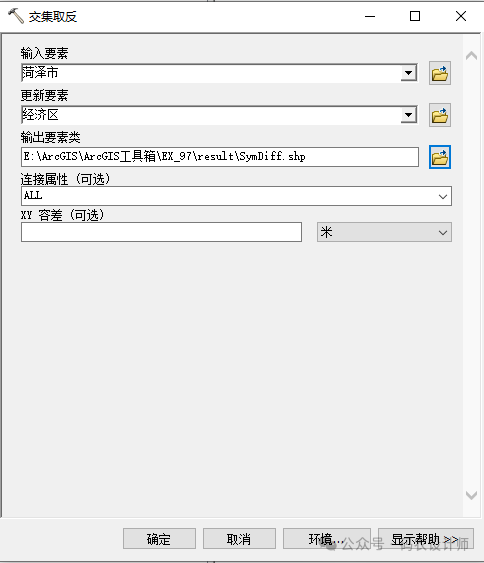

选择【系统工具箱→Analysis Tools→叠加分析→交集取反】工具,在弹出的对话框中进行设置。

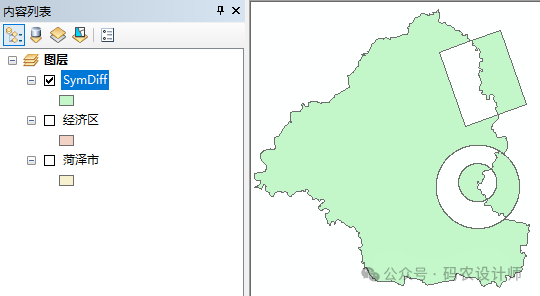

生成结果如下所示:



————————————————-
